10.8.1.- DEFINICIÓN DE RUMBO VERDADERO, MAGNÉTICO Y DE AGUJA:

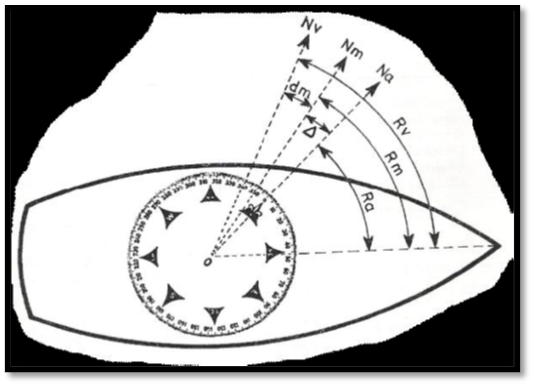

Los rumbos se definen en función del meridiano que se tome como origen (verdadero, magnético o de aguja) y la línea proa-popa del buque (fig.9.11).
- Rumbo VERDADERO (Rv): el ángulo formado por el meridiano verdadero del lugar y línea proa-popa.
- Rumbo MAGNÉTICO (Rm): el ángulo formado por el meridiano magnético del lugar y línea proa-popa.
- Rumbo de AGUJA (Ra): el ángulo formado por el meridiano de aguja (determinado por la orientación de la aguja y que difiere del magnético por razón de los materiales magnéticos del barco) y línea proa-popa.
10.8.2.- RELACIÓN ENTRE ELLOS:

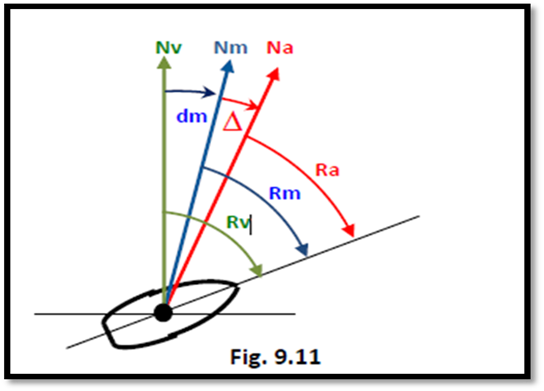

Si observamos la figura 9.11, podemos deducir que
Rv = Ra + Δ + dm
y dado que la Ct = dm + Δ Rv = Ra + Ct
Ra = Rv – Ct
De la misma figura es fácil deducir también que:
Rm = Ra + Δ Rm = Rv – dm
10.8.3.- FORMA DE MEDIR LOS RUMBOS: CIRCULAR Y CUADRANTAL:
- Circulares: a partir de 0º a 360º y en sentido horario. Su valor es siempre positivo.
- Cuadrantales (o por cuadrantes): dividiendo a la circunferencia en cuatro cuadrantes (fig.9.12).
- Primer Cuadrante: N de 01º hasta 89º E (Positivo)
- Segundo Cuadrante: S de 01º a 89º E (Negativo)
- Tercer Cuadrante: S de 01º a 89º W (Positivo)
- Cuarto Cuadrante: N de 01º a 89º W (Negativo)
Para evitar confusiones los rumbos se deben decir o enunciar por cifras (p.e. 273 dos, siete, tres)
10.8.4.- CONVERTIR UN VALOR CUADRANTAL A CIRCULAR:
Para convertir los rumbos cuadrantales en rumbos circulares, se procederá de la siguiente manera
Rumbos del 1er. Cuadrante (NE), el valor numérico en grados es el mismo para pasarlos a circulares, se quitan los puntos cardinales N y E y se añade un 0 a la izquierda del valor absoluto en grados.
Ejemplo: el rumbo cuadrantal N 34º E en rumbo circular sería 034º
Rumbos del 2º Cuadrante (SE), se restará de 180º el valor numérico en grados, desapareciendo los puntos cardinales S y E.
Ejemplo: el rumbo cuadrantal S63ºE pasarlo a rumbo circular
180º – 63º = 117º
Rumbos del 3er. Cuadrante (SW), se sumará al valor numérico en grados 180º, desapareciendo los puntos cardinales S y W.
Ejemplo: el rumbo cuadrantal S37ºW pasarlo a rumbo circular
37º + 180º = 217º
Rumbos del 4º Cuadrante (NW), se restará de 360º el valor numérico en grados, desapareciendo los puntos cardinales N y W.
Ejemplo: el rumbo cuadrantal N27ºW pasarlo a rumbo circular
360º – 27º = 333º
