10.5.1.- DEFINICIÓN:
El ángulo que forma el Norte magnético y el Norte verdadero se le denomina declinación magnética o Variación local, la cual es distinta para cada lugar de la tierra pero la misma para todos los barcos en el mismo lugar lleven el rumbo que lleven.
Las declinaciones pueden ser hacia el E en cuyo caso se consideran positivas o hacia el W en cuyo caso son negativas, así por ejemplo una declinación magnética de 10º NE, se considerará a la hora de realizar cálculos (+10º), y si por el contrario fuera 10º NW se considera (-10º).
Las declinaciones magnéticas, al ser distintas para cada lugar, vienen reflejadas en las cartas náuticas en las rosas magnéticas representadas en las mismas. Para su cálculo hay que tener en cuenta el año de publicación de la carta (reflejado en el sello de publicación).

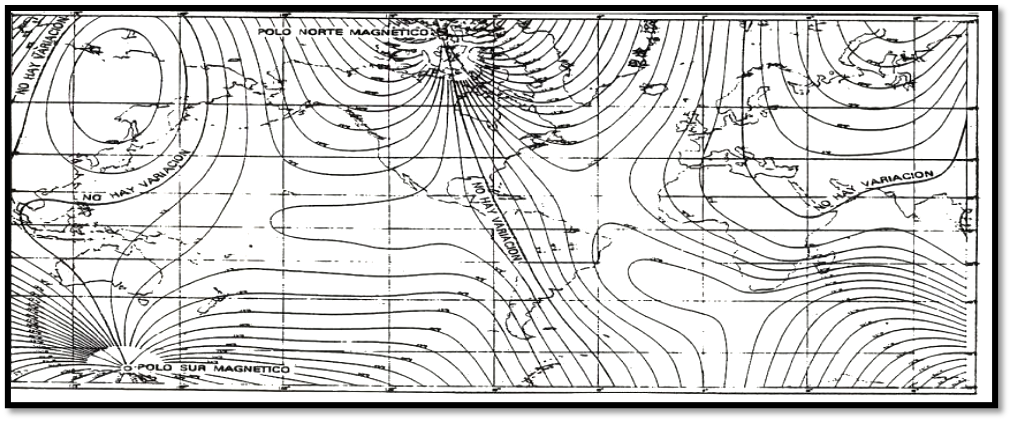

En la Figura se representa la superficie terrestre con unas cuantas líneas que unen los puntos que tiene igual variación (valores del año 1975). Las líneas que unen estos puntos se denominan isogónicas o isógonas. Estas líneas no son los meridianos magnéticos (líneas de fuerza):
A las líneas que unen los puntos de variación CERO se les llaman líneas agónicas. En la observación de la figura sobre la distribución del magnetismo terrestre se deduce:
- Los polos magnéticos no son dos puntos sino dos zonas de unas 60 millas de diámetro.
- La intensidad es máxima en las proximidades de los polos y es mínima en las zonas del Ecuador magnético.
- Se puede ver como la dirección de las líneas isógonas e isoclinas es mucho más regular en las zonas de aguas profundas de los océanos y mucho más irregulares en las zonas de aguas poco profundas o sobre tierra. Esto es debido a la presencia de campos magnéticos (yacimientos etc.). Estas irregularidades vienen marcadas en las cartas.
10.5.2.- FORMA DE ACTUALIZARLA:
La declinación magnética, para los casos que se desconozca, se puede calcular a través de la carta ya que en la misma queda reflejada la de publicación de la carta así como el incremento o decremento anuo a la que queda sometida a través de la leyenda junto a la rosa de los vientos.
Para actualizar la dm hay que tomar nota de la leyenda que aparece en la carta y que en este caso es 2º 56’ W 2005 (7’E) y que su significado es el siguiente: la declinación es de 2º 56’ W, es decir negativa para el año 2005 y su variación anual es de 7’ E, es decir positiva.
Esto significa que cada año que pase después de 2005 tendremos que restarle 7’ a la de 2005, así, por ejemplo en 2006 fue de 2º 56’ – 0º 7’ = 2º 49’. No obstante es conveniente seguir los siguientes pasos:
- Calcular la diferencia de años que existe entre la fecha que se desea calcular y la fecha que tiene la carta, supongamos que deseamos conocer la declinación magnética para el año 2010. En este caso será de 5 años (2010-2005)
- Multiplicar los años de diferencia por la variación anua, en el caso de la figura son 7’, por lo tanto serian 5 x 7 = 35’
- Sumar o restar, en caso de la figura es restar ya que la dm es al W y por lo tanto negativa y la variación anua es positiva, la variación sufrida durante los 5 años a la que existía en 2005, así pues : 2º 56’ – 0º 35’ = 2º 21’ W
En el caso de tener que actualizar para un año anterior al que aparece en la carta se actúa igual, pero en el tercer punto el resultado se sumaría.
| Para la realización de trabajos en cartas se aproximará la dm al medio grado teniendo en cuenta que nos encontramos en el sistema sexagesimal, así en el ejemplo anterior los 2º 21’ se aproximará al 2º 30’ lo que equivale en decimal a 2,5º. |
